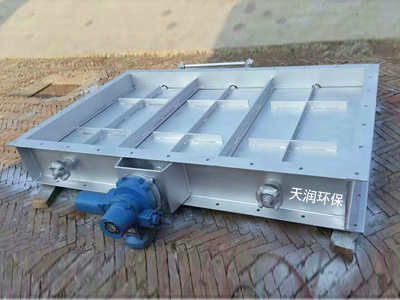

矩形通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。蝶板與閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。

矩形通風蝶閥是由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

其特點：采用鋼板焊接制造，結構尺寸短，重量輕；結構緊湊，重量輕，便于安裝，流阻小；流通量大，避免高溫膨脹的影響，操作輕便；內無連桿、螺栓等，工作可靠，使用壽命長；可以多工位安裝,不受介質流向影響。

矩形通風蝶閥的安裝要點：1）安裝位置、高度、進出口方向符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。2）閥門安裝前進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
